回路設計
性能重視の回路や廉価部品を使用した回路など、今まで培った経験と技術を生かす事で、よりお客様のご要望に適した設計回路を提案いたします。
また、お客様から指定された部品を用いた回路の設計も対応いたします。お客様のご要望に対し、ご提案から、設計・評価を経てかたちにいたします。
＜回路設計実績＞
・アナログ回路　・デジタル回路　・アナログ＆デジタル混載回路
・低周波/高周波回路　・電源回路　・制御回路　・無線/通信回路　・GPS回路

基板設計
多層基板やIVH基板を始め、用途や価格に応じた各種基板の設計が可能です。
また、シミュレーションによる特性確認を行う事で信頼性の高いデザインをご提案いたします。
設計工法も重視した設計手法にて問題解決の為の最良のご提案をいたします。
<基板製作実績>
・カメラモジュール基板　・USBメモリ基板　・マイコン制御基板　・近距離無線基板
・アラートシステム用基板　・工場内モニタリングシステム基板
<基板仕様>
・多層基板　・ビルドアップ基板　・IVH基板　・穴埋め加工VIA基板
・片面実装基板　・両面実装基板　・リジットフレキ基板

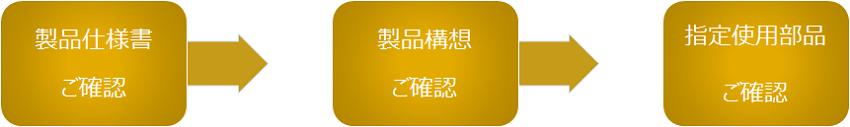

>製品構想および製品仕様があればご提示ください。必要に応じてご相談させていただきます。

>基本設計見積金額は、基本仕様に基づく設計となります。
>基本仕様につきましてはページ下、基準書内のプリント基板設計仕様書を参照願います。

設計プロセス	費用　例

回路設計 ↓ 基板設計	例➀　：　USB3.0　Type-A >作業内容・・・回路＆基板設計 回路＆基板設計お見積り価格　　　　49万5千円（基板・部品代は含まず） 例➁　：　USB3.0　Type-C >作業内容・・・回路＆基板設計 回路＆基板設計お見積り価格　　　　41万5千円（基板・部品代は含まず）

◆お見積り、お問合せは下記のボタンをクリック願います。

お見積り

ドキュメント	ファイル形式

ベアチップ実装（COB）仕様書	pdf形式
表面実装（SMT）仕様書	pdf形式
プリント基板設計仕様書	pdf形式
